1.H9300 一体化振动温度油位变送器（三参数组合探头）
● 替代北京科热KR-939SB3型一体化三参数组合探头
● 外型和安装结构：

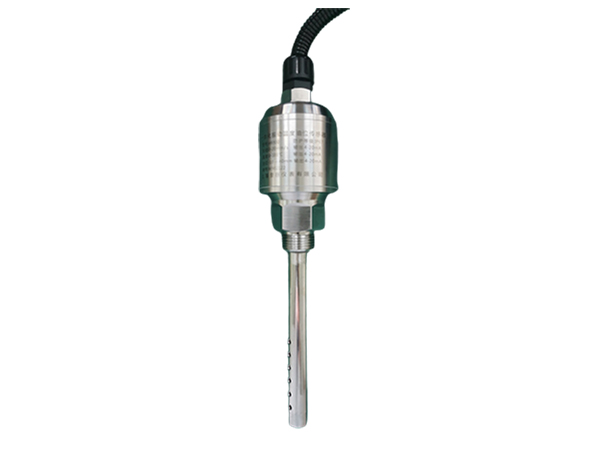

H9300防爆型三参数组合探头为不锈钢全封闭防水结构，重量约0.6kg ，探头是以外螺纹形式，安装于风机减速箱的螺纹安装孔中，探杆插入减速箱内，从而获取减速箱中润滑油温度、润滑油油位和箱体振动信号，完成变送输出。螺纹规格和探杆插深需在定货时申明。
●温度测量特性：
润滑油温度测量范围：0～100 ℃ ， 温度测量综合误差：±1℃
●油位测量特性：
润滑油油位测量范围：-10～40㎜（0㎜处为减速箱正常油位下油限位置）， 油位测量综合误差： ±5㎜
初上电时需稳定预热约2分钟；响应阻尼时间约1分钟；被测介质必须是非导电性介质。
●振动测量特性：
振动测量范围：0～20 ㎜/s ，测量输出与振动速度的真有效值（RMS）成正比，振动测量频带范围：10～1000HZ，振动测量综合误差：±1㎜/s
●信号输出特性：
有源电流型输出：DC/4～20mA ，要求无源电阻性负载。负载电阻测算（含传输线内阻）：Rmax=（V－15）/0.02 （其中V为供电电压）
●供电特性：
工作电压：DC/24V±2V，空载工作电压：DC/18V，保护电压：DC/30V ，额定电流：DC/80mA,瞬时工作电流：150mA，内设电压极性反接保护。
●环境特性：
环境温度范围：－20～80℃，环境湿度范围：0～100％（端口使用704硅橡胶密封）
●引线与维护：
探头电缆参考配线规格为5×0.3㎜2/RVVP型五芯屏蔽电缆，电缆密封外径应在￠6～￠7mm；由于风筒内的高湿度环境，电缆必需严格用硅橡胶做好密封！用户在出厂时向厂方定制一条长度为10～15m的预封装电缆，安装时将电缆引出至风筒外部接线盒内进行连接。
长期运行或润滑油过脏都会导至油位测量出现误差，此时将探头拆下，使探杆部分往复浸入非水性有机溶剂中对油垢进行清洗，即恢复正常。
●防爆型产品：
在爆炸性气体环境下,可选择具有相应防爆等级的防爆型产品， 如ExdⅡBT4 。防爆型探头的外壳接地线“G”必须良好接地。
2.H9400 一体化振动温度油位变送器（四参数组合探头）
●替代北京科热 KR-939SB4型一体化四参数组合探头
● 外型和安装结构：
H9400一体化四参数组合探头测量外型和安装结构：探头为不锈钢全封闭防水结构，重量约0.6kg ，探头是以外螺纹形式，安装于风机减速箱的螺纹安装孔中，温度探杆插入减速箱内。螺纹规格和探杆插深可在定货时申明。
●振动测量特性：
X、Y、Z三个正交方向指标相同
●振动测量范围：
0～20 ㎜/s ，测量输出与振动速度的真有效值（RMS）成正比，振动测量频带范围：10～1000HZ，振动测量综合误差：±1㎜/s
●温度测量特性：
温度测量范围：0～100 ℃ ， 温度测量综合误差：±2℃
●信号输出特性：
DC/4～20mA准两线制输出。由于受探头接线端子数量所限，探头内四个独立两线制变送器的正电源端已经在内部相连通，形成+V端，如果用户需要四个变送器独立两线制输出时，可要求产品出厂前就预先封装好一条8芯屏蔽电缆，在外部进行输出连接。
●供电特性：
工作电压：40V ，推荐工作电压：24 V ，空载工作电压：15V（内设电压极性反接保护），工作电流：30mA/每路变送器
●负载特性：
负载阻值范围：0~1250Ω（供电24V时） ，负载电阻测算（含传输线内阻）： Rmax=（V－15）/0.02 （其中V为供电电压）
●引线与维护：
探头电缆参考配线规格为5×0.3㎜2/RVVP型五芯屏蔽电缆，电缆密封外径应在￠6～￠7mm；由于风筒内的高湿度环境，电缆必需严格用硅橡胶做好密封！用户在出厂时向厂方定制一条长度为10～15m的预封装电缆，安装时将电缆引出至风筒外部接线盒内进行连接。
长期运行或润滑油过脏都会导至油位测量出现误差，此时将探头拆下，使探杆部分往复浸入非水性有机溶剂中对油垢进行清洗，即恢复正常。
●防爆型产品：
在爆炸性气体环境下,可选择具有相应防爆等级的防爆型产品， 如ExdⅡBT4 。防爆型探头的外壳接地线“G”必须良好接地。
