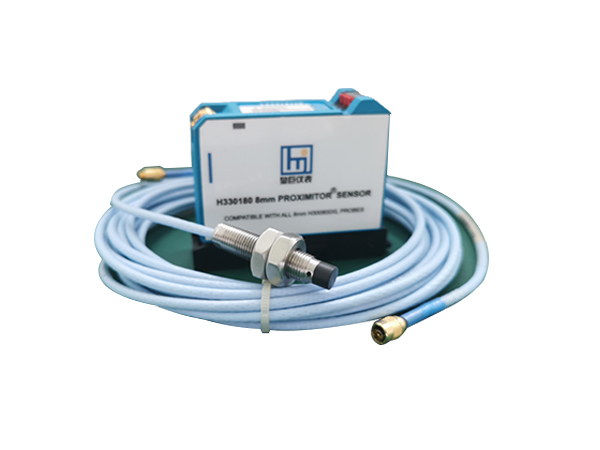

H3000XL一体化轴振动传感器
1.两线制 H3000XL轴振动变送器
完全替代本特利990振动变送器
两线制工作，4-20mA输出
|
特性 |
|
|
电流输出（23mA） |
|
|
4-20mA输出 （峰-峰值） |
0-100 um；0-200 um；0-250 um；0-400 um 或订货时确认 |
|
4-20mA输出精度 |
±1.5 % 满量程 |
|
负载电阻 |
RL=43.5×（Vps-12）（Ω） 注： Vps指变送器供电电压 |
|
非OK功能 |
1、 探头开路，输出小于2mA 2、 探头不在OK范围，输出介于2-3mA 3、 变送器由非OK转入OK状态时，输出电流延迟2-3秒输出。 |
|
GAP+/GAP- |
|
|
被测体材质 |
45#钢 |
|
线性范围 |
1.2mm（GAP：0.2mm_1.4mm） |
|
线性中点 |
0.8±0.05mm 或 6.8±0.4Vdc |
|
灵敏度 |
8 V/mm±5 % |
|
系统特性 |
|
|
频响 |
5Hz_6 kHz |
|
变送器温度特性 |
使用温度：-35℃_80℃ 存储温度：-40℃_100℃ |
|
探头温度特性 |
使用温度：-35℃_120℃ 存储温度：-40℃_140℃ |
|
相对湿度 |
95% 非冷凝 |
|
供电电压 |
17_35Vdc |
|
探头直径 |
5.5 mm |
|
系统长度 |
5米或7米（订货时可选） |
|
变送器尺寸 |
79mm（长）× 30mm（宽）× 63mm（高） |
2.三线制 H3000XL轴振动变送器
三线制工作，4-20mA输出
独立+24V供电
|
特性 |
|
|
电流输出（23mA） |
|
|
4-20mA输出 （峰-峰值） |
0-100 um；0-200 um；0-250 um；0-400 um 或订货时确认 |
|
4-20mA输出精度 |
±1.5 % 满量程 |
|
负载电阻 |
RL=43.5×（Vps-12）（Ω） 注： Vps指变送器供电电压 |
|
非OK功能 |
1、 探头开路，输出小于2mA 2、 探头不在OK范围，输出介于2-3mA 3、 变送器由非OK转入OK状态时，输出电流延迟2-3秒输出。 |
|
GAP+/GAP- |
|
|
被测体材质 |
45#钢 |
|
线性范围 |
1.2mm（GAP：0.2mm_1.4mm） |
|
线性中点 |
0.8±0.05mm 或 6.8±0.4Vdc |
|
灵敏度 |
8 V/mm±5 % |
|
系统特性 |
|
|
频响 |
5Hz_6 kHz |
|
变送器温度特性 |
使用温度：-35℃_80℃ 存储温度：-40℃_100℃ |
|
探头温度特性 |
使用温度：-35℃_120℃ 存储温度：-40℃_140℃ |
|
相对湿度 |
95% 非冷凝 |
|
供电电压 |
17_35Vdc |
|
探头直径 |
5.5 mm |
|
系统长度 |
5米或7米（订货时可选） |
|
变送器尺寸 |
79mm（长）× 30mm（宽）× 63mm（高） |
