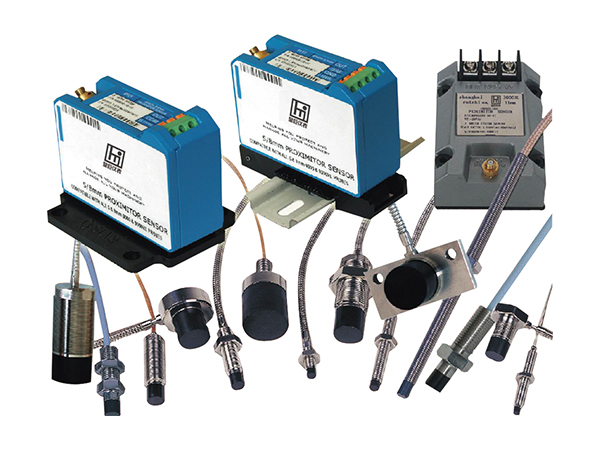

H3000系列电涡流传感器介绍

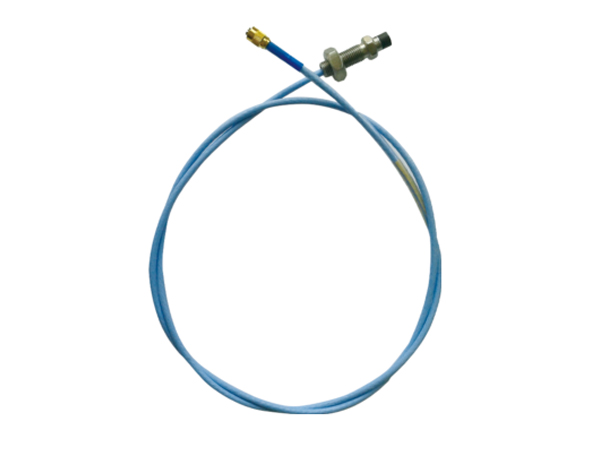

探头
● 线圈是探头的核心部分，它是整个传感器系统的敏感元件，线圈的材质、电气参数和物理几何
尺寸决定传感器系统的线性量程及稳定性。H3000探头线圈采用稀有合金元素材料，具有极小的温度漂移指标。
● 线圈保护罩采用耐高低温、抗腐蚀、高强度和高韧性的进口工程塑料P P S制作，通过“模具成型”和“二次真空注塑工艺”，将线圈密封在头部保护罩里。保证了线圈长时间不受氧化，由于增强了探头头部的密封性和强度，所以能在恶劣的环境中保证线圈可靠稳定地工作。探头头部保护罩和壳体连接应用了锁紧技术，它具有坚固的结构防止保护罩松动。
● 不锈钢壳体用于连接保护罩和现场安装需要，壳体内部采用了特殊的结构，有效将壳体采用不
锈钢制成，通常壳体上有标准螺纹，并备有两个紧固螺母，为了适应不同的安装要求，备有光面壳体和不同尺寸、螺距的壳体供选用。
● 高频电缆选用了双屏蔽电缆，电缆芯线采用合金材料制成，电缆用于连接探头头部到前置器(也可以选用皇巨公司提供的延伸电缆转接)，它是耐高温的射频同轴电缆。通常约定电缆长度有(0.5m、1.5m、1.0m、2.0m、4.0m、5.0m、6.0m、8.0m、9.0m、10.0m)，根据探头现场的应用环境，探头所带电缆可配不锈钢铠装管，不锈钢铠装管外加有聚四氟管(耐高温350℃)，以保护电缆不易受损坏和防止过线孔漏油。
● 高频电缆接头选用进口黄金锁紧接头或不锈钢锁紧接头,球面针设计,接触电阻小,可靠性大大增
强,同美国本特利3300/3300XL系列接头完全兼容（互换）。壳体尾部的出现孔采用圆弧过度，保证电缆线不在此处扭伤。
延伸电缆
延伸电缆连接在探头和前置器之间，它和探头电缆都采用了双层屏蔽,电缆线外可采用软管铠装保护，软管外面还套有一层绝缘的特氟隆（Teflon）外皮。这种编织铠装和装在某些类型电缆上的不锈钢铠装不同，它是用来保护内部电缆不被损坏或者不被地面回流问题造成伤害。上图表示延伸电缆的结构。为了接头的绝缘，装有一段能够收缩的套管，延伸电缆可带铠装或不带铠装,接头可选择黄金锁紧接头或不锈钢接头。延伸电缆的长度在这几种电缆长度中选择(3.0m、3.5m、4.0m、4.5m、5.0m、5.5m、7.0m、7.5m、8.0m、8.5m、9.0m、9.5m) 。

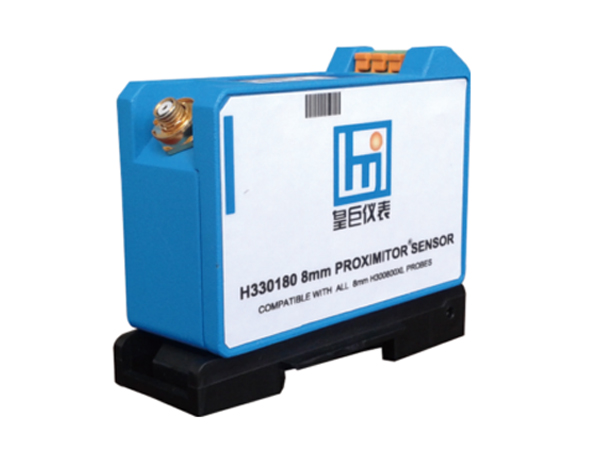

前置器
前置器内部的高频电子线路为探头线圈提供高频交流激励信号，探头线圈能感应到探头端面与被测面的相对位移(间隙)变化，前置器将探头探测到的相对位移变化线性转换为对应的电压或电流输出。
H3000系列前置器的结构具有绝缘装置以减少形成地面回路的可能性。前置器的外壳结构可以保护黄金锁紧接头不会因为前置器由于不慎由高处跌落而造成的损伤。
H3000前置器有螺钉安装或35mm标准导轨安装方式供选择，方便更换。
